应用领域

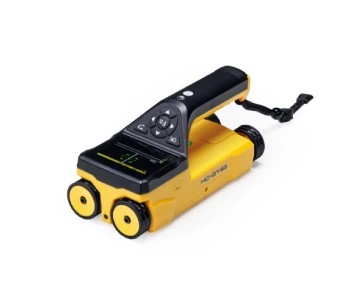

• HC-GY62一体式钢筋扫描仪，是一种便携式智能无损检测设备，用于检测钢筋混凝土结构内部钢筋位置、钢筋保护层厚度、钢筋走向及分布情况，还可对非磁性和非导电介质中的磁性体及导电体进行检测。

功能特点

• 全新外观设计，体积小巧、重量轻、方便携带；
• 厚度检测模式保护层精度至0.1mm，支持左右双路AD值提示，中心自动判读；
• JGJ 检测功能，实现单点复测，自动生成现场测点缩略图，满足检测规程测试需求；
• 内置低功耗蓝牙芯片，连接海创数据平台APP，实现检测数据实时上传；
• PC端支持蓝牙数据传输，数据读取更加便捷，减少主机USB口损耗，延长寿命；
• 内置大容量锂电池，低功耗设计，电池充满后可连续工作约24小时 ;
• 垂直激光定位，实时显示钢筋位置及相邻钢筋中心线，瞄准框及指示灯多重提醒，方便钢筋定位及钻孔取芯；
• 专业的检测数据处理分析软件，可生成三维模型，数据分析处理、打印导出报告轻松完成。

依据标准

• GB 50010-2010 《混凝土结构设计规范》（2024版）
• GB 50204-2015 《混凝土结构工程施工质量验收规范》
• GB/T 50344-2019 《建筑结构检测技术标准》
• GB/T 50784-2013 《混凝土结构现场检测技术标准》
• JGJ/T 152-2019 《混凝土中钢筋检测技术规程》
• DB11/T 365-2016 《钢筋保护层厚度和钢筋直径检测技术规程》
• JJF 1224-2009 《钢筋保护层、楼板厚度测量仪校准规范》
• JTG/T J21-2011 《公路桥梁承载能力检测评定规程》

技术指标

• 钢筋直径设置范围（mm）： Φ6 ～ Φ50
• 量程（mm）：**量程：1 ～ 120； **量程：5 ～ 210
• 保护层厚度测量最大允许误差(mm)： ±1：1 ～ 80； ±2：81 ～ 120； ±4：121 ～ 210
• 直径估测模式： 有
• 数据传输模式： USB线传输、PC蓝牙读数
• 供电方式： 充电18650锂电池，工作时长≥24h
• 屏幕尺寸： 2.8寸彩色液晶屏(320x240像素)
• 存储数量： 1000个构件（10万个测点）
• 蓝牙： 蓝牙5.2
