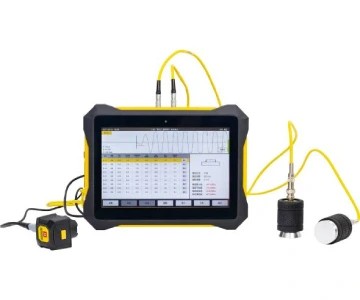

应用领域

• 采用超声波和显微摄像技术，适用于混凝土、石墨、尼龙等非金属材料及其构件内部缺陷、裂缝深度、裂缝宽度检测，超声回弹综合法检测混凝土强度，以及装配式建筑预制剪力墙底部接缝灌浆饱满度检测。

功能特点

• 超声回弹综合法测强，测缺，测深，测宽4大功能集于一体；
• 自动判读首波声时、波幅，无需人工判读，直接显示检测结果；
• 10寸高亮触摸显示屏，操作界面智能交互，易学易用操作便捷；
• 4cm轻薄机身，重量轻携带方便；
• 可手动调整声时线，数据校正检测结果更准确；
• 测试过程中，可任意回放、覆盖、删除已存测点波形；
• 低功耗设计，连续工作时间大于8小时；
• U盘转存数据，支持通过U盘进行软件升级；
• PC机专用分析软件功能强大，数据分析处理、打印报表轻松完成。

依据标准

• GB 50292-2015 《民用建筑可靠性鉴定标准》
• GB 50204-2015 《混凝土结构工程施工质量验收规范》
• GB/T 50784-2013 《混凝土结构现场检测技术标准》
• JGJ 125-2016 《危险房屋鉴定标准》
• DB11/T 637-2024 《房屋结构综合安全性鉴定标准》
• SL/T 352-2020 《水工混凝土试验规程》
• JTS 239-2015 《水运工程混凝土结构实体检测技术规程》
• T/CECS 21-2024 《超声法检测混凝土缺陷技术规程》
• T/CECS 02-2020 《超声回弹综合法检测混凝土抗压强度技术规程》

技术指标

• 操作系统： Android
• 主控单元： 专业处理器
• 通道数： 双通道
• 显示方式： 10.1 寸（1280x800）彩色液晶屏（亮度可调）
• 触发方式： 自动触发（信号触发）
• 采样间隔： 0.025μs ～ 2000μs 多档可选
• 采样长度： 512 点 ～ 2048 点多档可选
• 接收灵敏度： ≤ 10μV
• 声时测量范围： 0 ～ 4096000μs
• 声时测读精度： 0.025μs
• 幅度测读范围： 0 ～ 170dB
• 频带宽度： 10～500kHz
• 发射电压： 125V、250V、500V、1000V 多档可选
• 发射脉宽： 0.1μs ～ 100μs
• 存储容量： 内置电子硬盘（16G）+U盘
• 转存方式： 专用 U 盘，WIFI
• 充电电源： AC100 ～ 240 V，50 / 60Hz，输出12.6V DC，3.0A
• 主机体积： 283 × 216 × 41 (mm)
• 主机重量： 1.8kg
• 工作温度： -20 ～ +60℃
• 裂缝测深范围： 5 ～ 500mm
• 裂缝测宽范围： 0 ～ 10mm，精度 0.01mm
• 裂缝宽度判断： AI斜向裂缝自动判读、横向判读、手动判读
