产品介绍 规格参数 应用领域 | - 1.装配式建筑灌浆套筒连接质量检测
- 灌浆饱满度检测
- 钢筋插入（锚固）长度测量
- 2.既有建筑结构检测（房屋体检）
- 墙、柱、梁、楼板内部钢筋直径检测
- 结构内部缺陷检测
| 检测原理 | - 当X射线穿透被测物时，射线在穿过物体时强度会发生衰减。射线衰减的程度除了与射线的能量相关外，还直接与被测物的性质、厚度、密度等相关，采用 DR 平板探测器记录下透射射线的强度，就可以得到套筒内部的投影图像。通过专业处理软件，定量检测出套筒灌浆的饱满程度，套筒内的钢筋插入长度。
| 功能特点 | - 开机进行全面的软硬件自诊断，可诊断出有故障的器件；
- 抗干扰性强，适用野外无电源，用发电机供电工作；
- 利用按键可以迅速准确地选择曝光参数，操作十分简单；
- 具有延时启动高压的功能，便于操作者撤离危险区域；
- 高压缓升缓降，可有效地保护 X射线发生器；
- 自动控制按 1:1 方式工作与休息，最长连续曝光时间为 5.0 分钟；
- 保护措施齐全，具有过 KV、过 mA、欠 mA、过流、超温以及声光报警，防止机器意外损坏；
- 可以选择训机操作，有效防止 X射线发生器意外损坏；
- 设有安全锁(门开关)，有效的防止误操作；
- 结构设计更加牢固轻巧，更便于现场操作。

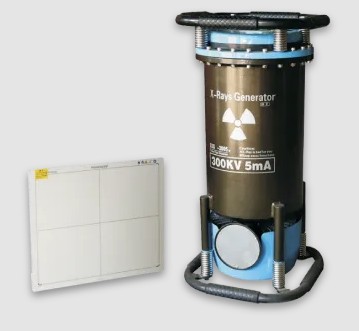

- X射线机
- 控制器采用微电脑抗干扰设计、精度高、稳定性好、小型化、体积更小、重量更轻；
- 性能稳定、穿透力强；
- 控制器为通用型控制器，兼容性强，可配带国内各型发生器 (1005-3505)；
- 连接电缆采用德国全进口超小型软线缆，具有线径小、重量轻、柔韧性强、导电好等特性；
- 输入电压宽容性高、适用发电机，电流电压缓升缓降。
- 数字成像板
- 无线卡片式平板探测器，可配 2 块电池替换；
- 性能稳定、穿透力强；
- 稳定可靠的 AED 控制，成像所需要脉冲发射时间 1～2 秒；
- 150um 像素尺寸，16 位 ADC 高清图像细节；
- 更好的图像细节和更低的曝光剂量；
- 智能工作流程，高续航能力；
- 支持 2.4GHz 和 5GHz 无线传输；
- 全面屏，重量只有 3.5kg。
| 依据标准 | - JGJ/T 485-2019 《装配式住宅建筑检测技术标准》
- DB32/T 3754-2020 《装配整体式混凝土结构检测技术规程》
- T/CECS 1189-2022 《装配式混凝土结构检测标准》
- 《射线法检测结构内部钢筋及缺陷技术规程》 (在编)
|
产品配置 射线机 | 设备类型 | 设备名称 | 数量 |
|---|
| X射线机 | 控制器 | 1 | | X射线发生器 | 1 | | 连接电缆 | 2 | | 电源电缆 | 1 | | 成像系统 | 电脑 | 1 | | 鼠标 | 1 | | 数字成像板 | 1 | | 数字成像板电池 | 2 | | 成像软件 | 1 | | 成像板支撑架 | 1 | | 路由器及移动电源 | 1 | | 结构内部钢筋 检测专用套装 | 钢筋检测专用软件 | 1 | | 射线机专用 3.9m 升降架 | 1 | | 射线机专用固定绷带 | 1 | | 专用标定片 | 1 | | 辅助工具 | 专用小推车 | 1 | | 公牛线盘 | 1 | | 专用防爆插头 | 1 | | 公牛拖线板 | 1 | | 附件 | DR 成像系统保修卡/合格证 | 1 | | DR 成像系统说明书 | 1 |
辅助工装 | 辅助工装类型 | 辅助工装名称 | 数量 |
|---|
| 升降架 | 射线机升降架 | 1 | | 成像板升降架 | 1 | | 悬停车 | 射线机悬停车 | 1 | | 成像板悬停车 | 1 | | 补偿块 | 小号 V 型补偿块 | 2 | | 补偿块（三角体） | 1 | | 补偿块（长方体） | 1 | | 标定片 | 标定片（80mm） | 1 | | 标定片（加长型） | 1 | | 成像板 支撑架 | 夹角型成像板支撑架 | 1 | | 垂直型成像板支撑架 | 1 | | 成像板高度角度调节架 | 1 | | 成像板背架（可前置调角度） | 2 |
| |
