应用领域

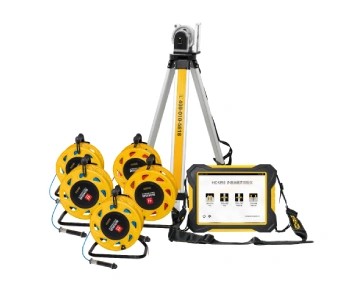

• HC-U98多通道超声测桩仪是应用超声脉冲技术对混凝土基桩完整性进行检测的专用仪器，该仪器采用全新技术，能够完成5管（8/10个剖面）全组合检测，算法极大提升，测点精度至1cm，有效提高大直径桩的检测效率。

功能特点

• 一次提升可完成5管（8/10个剖面）全组合检测，大幅提升工作效率；
• 内置全网通4G模块和SIM卡，支持数据实时上传；
• 全新深度计数轮设计，新增压线锁紧扣，操作更加便捷，可无线连接主机；
• 12.1 寸高清晰、高亮度工业显示屏，触屏操作，全新交互界面，简单方便，稳定可靠；
• 首波自动获取，经过自建桩基地和大量工程桩验证优化。智能判读首波声时、波幅，实时显示，测试结果一目了然；
• 收、发互换一体式径向换能器，配合前置放大技术，采样波形清晰可见 ；
• 测试过程中，可任意回放、覆盖、删除已存测点波形；也可手动调整声时线，避免误判，操作简单实用；
• 最大提升速度可达 1m/s，整桩缺陷范围及具体位置判断实时显示；
• 配备可独立充电锂电池，徒手拆卸灵活更换，方便长时间检测。创新散热设计，高温工况下，检测不停机；
• 高强度工程塑料机壳，大面积包胶工艺，手感好，防跌落磕碰；
• 支持U 盘转存数据，可通过 U 盘或无线网络进行机内软件升级；
• 专业的数据处理分析软件，功能强大，可以快速对检测数据进行分析后生成检测报告，并能便捷导出。

依据标准

• JGJ 106-2014 《建筑基桩检测技术规范》
• TB 10218-2019 《铁路工程基桩检测技术规范》
• JTG/T 3512-2020 《公路工程基桩检测技术规程》
• JTS 240-2020 《水运工程基桩试验检测技术规范》
• SL/T 352-2020 《水工混凝土试验规程》
• JTS 237-2017 《水运工程地基基础试验检测技术规程》
• JTS 239-2015 《水运工程混凝土结构实体检测技术规程》
• DG/TJ 08-218-2017 《建筑地基与基桩检测技术规程》
• DBJ/T 15-60-2019 《建筑地基基础检测规范》
• T/CECS 21-2024《超声法检测混凝土缺陷技术规程》
• T/CECS 02-2020 《超声回弹综合法检测混凝土强度技术规程》
• 各省市地方超声回弹规程

技术指标

• 操作系统： Android
• 主控形式： A53 四核嵌入式处理器，主频 1.6GHz，内存 2GB
• 显示方式： 12.1 寸彩色液晶屏（1024x768）
• 储存模式： 32G 电子硬盘
• 深度计数方式： 自动计数
• 采样间隔： 0.025μs ～ 2000μs多档可选
• 声时测量范围： 0 ～ 8192000μs
• 发射电压： 125V、250V、500V、1000V多档可选
• 采样长度： 512点 ～ 4096点多档可选
• 增益范围： 0 ～ 170dB
• 增益精度： 0.5dB
• 通道数： 五通道
• 一次提升测试剖面： 8/10
• 最大提升速度：60m/min
• 计数方式： 双向计数
• 发射脉宽： 0.1-100μs
• 频带宽度： 1 ～ 500kHz
• 声幅准确度： ≤3%
• 声时准确度： ≤0.5%
• 声时测读精度： 0.025μs
• 接收灵敏度： ≤10μv
• 道间串扰： ≤1/400
• 数据导出： USB
• 数据上传模式： WIFI、4G
• 实时定位： 内置 4G 模块，支持实时定位
• 工作温度： -20℃ ～ 60℃
• 供电模式： 可拆卸锂电池,工作大于 8h
• 测点间距： 1 ～ 25cm
• 最小测点距离： 1cm
• 外形尺寸： 340× 256×58mm
• 重量： 3.5kg
